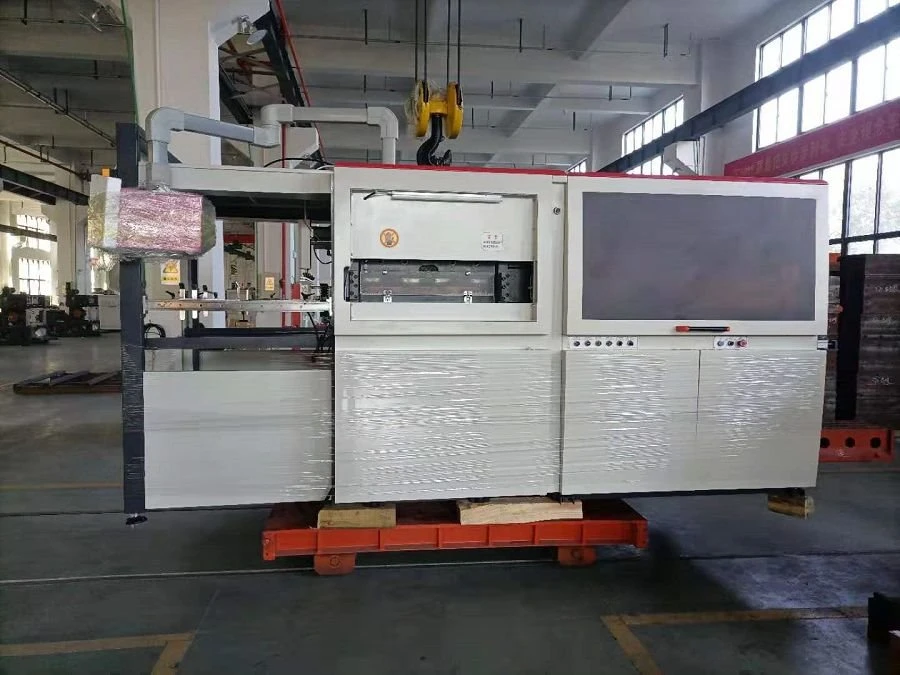

Úvod

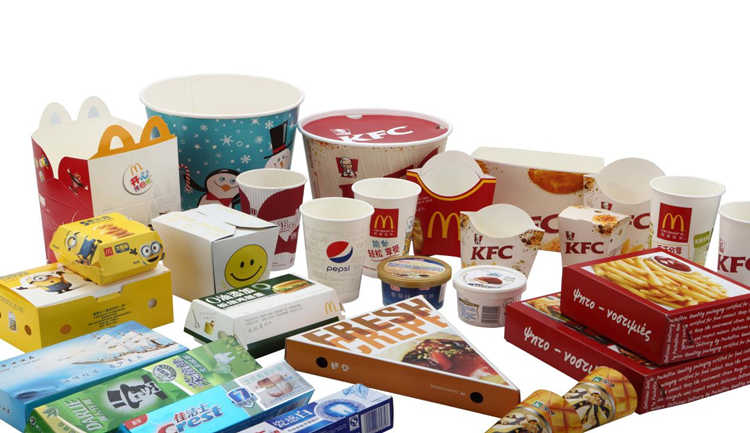

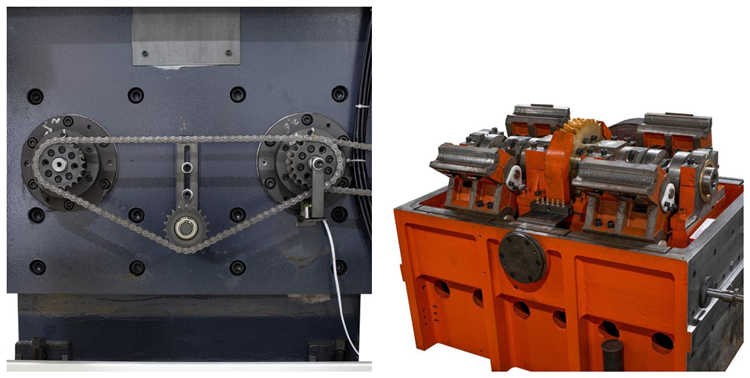

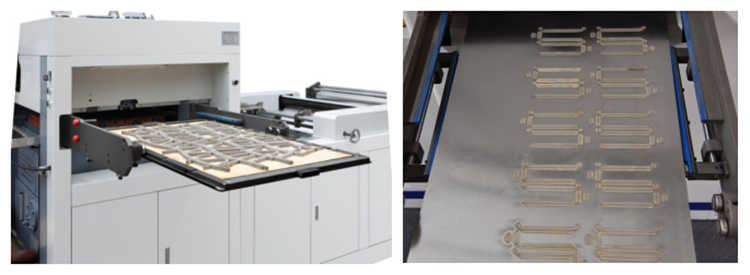

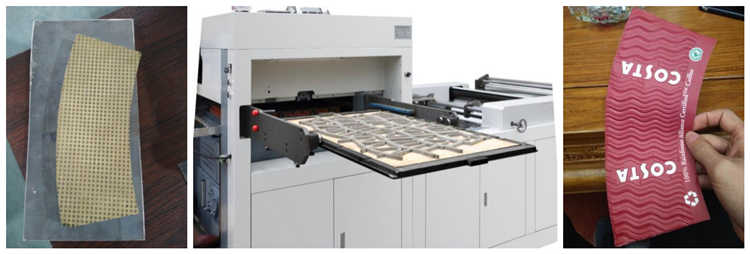

Stroj na rezanie odsadzovacích línií sa môže použiť na výrobu obalov výrobkov, ako sú kartóny, škatule na občerstvenie a škatule na mlieko, pretože dokáže rezať všetky druhy papierových výrobkov a tiež vytvárať odsadzovacie línie papiera. Používa systém núteného mazania, aby sa zabezpečila pravidelná dodávka oleja hlavného pohonu, čím sa znižuje trenie a predlžuje sa životnosť stroja. Súčasne môže produkt automaticky odlepiť odpadový papier, čím sa výrazne zvýši efektívnosť výroby. Hotový produkt sa automaticky spustí pôsobením pevného indukčného spínača, takže nie je potrebné ručne odoberať papier počas celého procesu vysekávania. Tento produkt je preferovanou voľbou pre dodávateľov, ktorí chcú zvýšiť výrobu a znížiť náklady.
Vlastnosti
1. Stroj na rezanie vrúbkovacej línie môže dosiahnuť presné rezanie pri behu vysokou rýchlosťou a súčasne nebude produkovať veľký hluk. Je veľmi priateľský k prevádzkovému prostrediu.
2. Naše výrobky sú vybavené filtrami, takže kvalitu mazacieho oleja je možné kontrolovať.
3. Bezpečnostný systém môže dať alarm a zastaviť prevádzku stroja, keď sa vyčerpá surovina, a môže tiež vypnúť stroj, keď je stroj preťažený, aby sa zvýšila bezpečnosť.

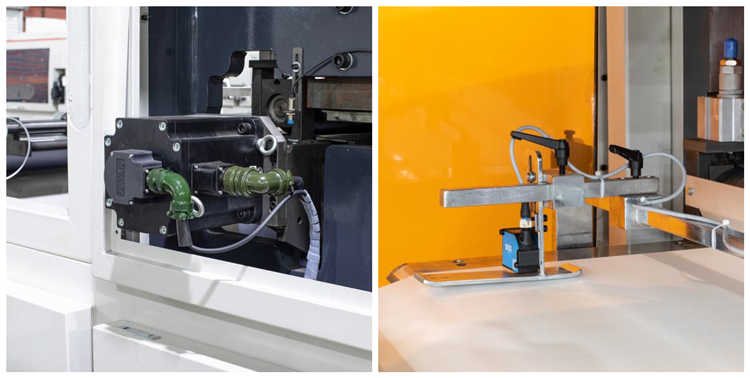

4. Operátor môže presne ovládať polohu vysekávania a veľkosť produktu prostredníctvom fotoelektrického systému a počítačového riadiaceho systému.
Technická špecifikácia
Model | FD-1200X640 |
Maximálna plocha rezu | 1170 mm x 600 mm |
Presnosť rezania | ±0.15 mm |
Gramová hmotnosť papiera | 120-600g/㎡ |
Výrobná kapacita | 160-200krát/min |
Požiadavka na tlak vzduchu | 0.5 Mpa |
Spotreba tlaku vzduchu | 0,25 m³/min |
Maximálny rezný tlak | 300T |
Hmotnosť | 11T |
Maximálny priemer valca | 1600 mm |
Celkový výkon | 12 kW |
Rozmer | 6500x2800x2000 |
Poznámky:
1. Cenový termín: FOB ningbo / prístav Šanghaj, Čína
2) Platobný termín: TT (30 percent vklad, zostatok 70 percent pred dodaním).
3) Dodacia lehota: 90 pracovných dní po prijatí zálohy
4) Popredajný servis:
1. Záruka na náhradné diely jeden rok od dátumu inštalácie.
2.Pošlite technika na inštaláciu a školenie. Kupujúci znáša náklady (okrúhle lístky, ubytovanie a príspevok 100 USD na deň).
5) Certifikát: CE, ISO

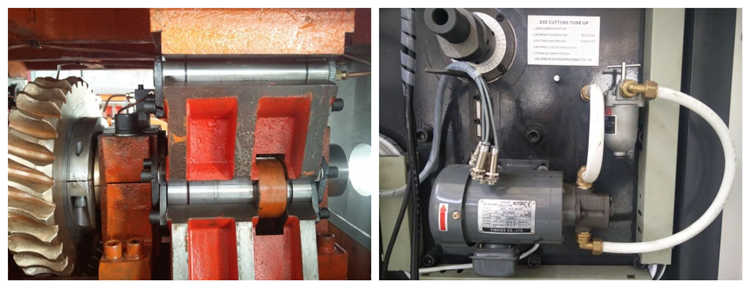

Lubri catione
Alarm zablokovania papiera: Systém alarmu zastaví stroj, keď sa zablokuje podávanie papiera.

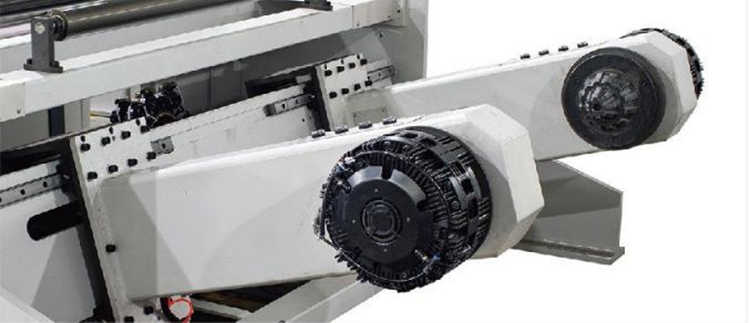

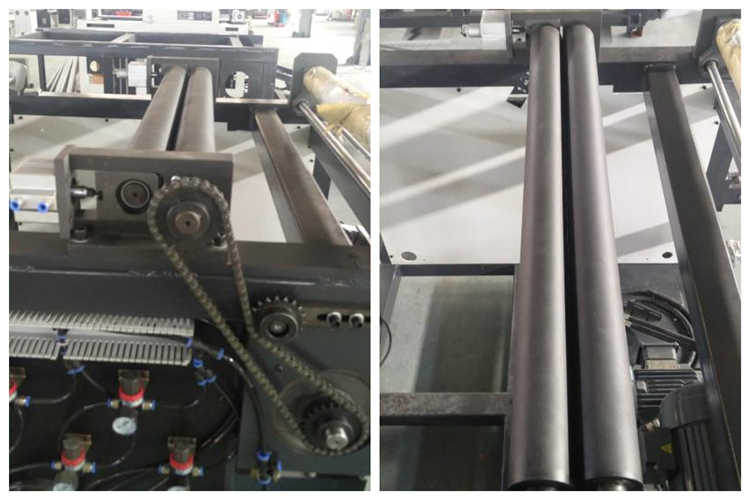

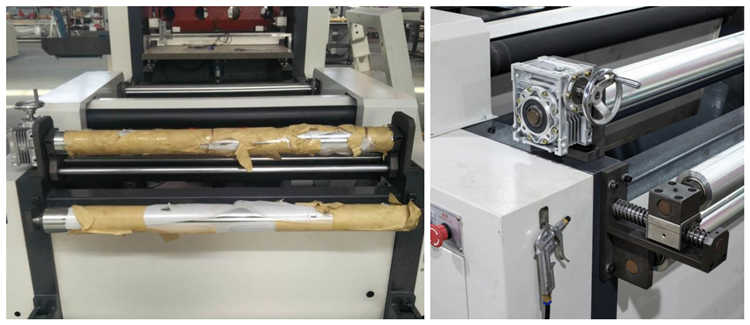

Podávacia jednotka: Podávacia jednotka: Prijíma pneumatické a hydraulické bez hriadeľa, môže podporovať 3'', 6'', 12''. Maximálny priemer kotúča papiera 1,6 m.

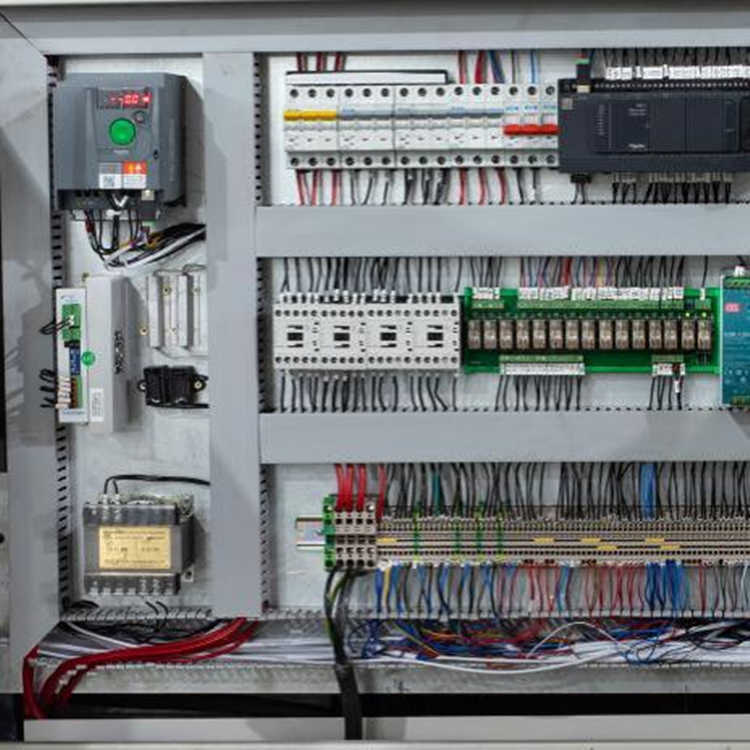

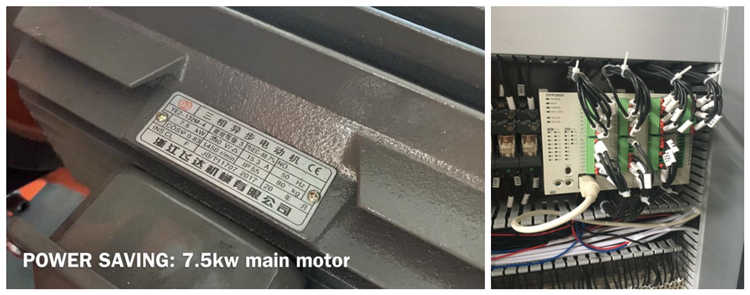

Elektrická konfigurácia
| Krokový motor | Schneider |
Motor na nastavenie tlaku | Taiwan |
Servovodič | Schneider |
Farebný senzor | Chorý |
PLC | Schneider |
Frekvenčný menič | Schneider |
Všetky ostatné elektrické časti | Schneider |

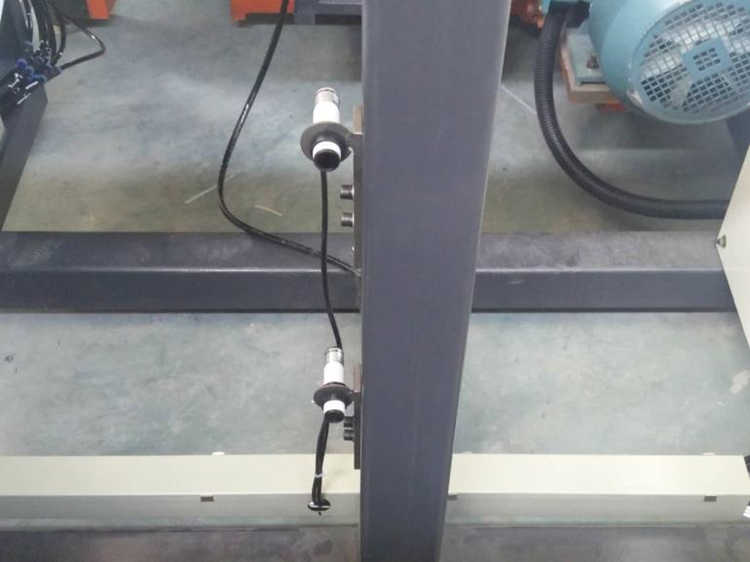

Fotoelektrický spínač | Leuze |
Hlavný vzduchový valec | AirTAC |
Solenoidový ventil a ďalšie diely | AirTAC |
Pneumatická spojka | Čína |
Hlavné ložiská | Nemecko |
Bezpečnostné prevádzkové postupy
1. Usporiadanie dielenského vybavenia pomocou rezacieho stroja na odsadenie čiary by malo byť primerané, vozovka by mala byť rovná a priechod by mal byť odblokovaný.
2. Smer inštalácie by mal viesť k bezpečnej prevádzke, s operátorom otočeným k stene a minimálna čistá vzdialenosť od okolitých budov a zariadení by nemala byť menšia ako 0,8 m.
3. Umiestnenie stroja by malo spĺňať podmienky na mieste pre vertikálne zdvíhanie a údržbu.
4. Kovový plášť motora a elektrickej ovládacej skrinky stroja musí mať dobrú nulovú alebo uzemňovaciu ochranu.
5. Odkryté vodiče musia byť chránené ochranným puzdrom a vodiče s rôznym napätím by mali používať svoje vlastné puzdro.
6. Užívateľská jednotka vytvorí bezpečnostno-technickú dokumentáciu pre stroj a zaznamená bezpečnostnú výrobnú situáciu.
7. Operátori by mali vykonávať bezpečnostné školenia a odborné technické školenia.
8. Je prísne zakázané obsluhovať pracovníkov v po sebe nasledujúcich zmenách a pri potrebe pridania bodov na jeden stroj by nemali byť menej ako 2 osoby.
9. Obsluha musí nosiť kombinézu s priliehavými rukávmi a používať špeciálne gumené návleky na prsty.
10. Prevádzková výška by mala byť taká, aby sa obsluha pri státí a práci neohýbala po špičkách ani sa neohýbala.
11. Tento stroj by mal byť vybavený ochranným zariadením typu ruky alebo ochranným zariadením lisovacej tyče na prítlačnom ráme.
12. Mechanická a elektrická ochrana a spojkové zariadenia podliehajú špeciálnej kontrole najmenej raz za dva pracovné dni. Existujú tri typy kontrol: vzhľad, interiér a prevádzka.
13. Ochranný kryt dočasne otvorený z dôvodu kontroly sa po ukončení každej kontrolnej práce pred uvedením do prevádzky včas obnoví a utiahne.
14. Ochranné zariadenie pred uvedením do prevádzky prevezme oddelenie správy zariadení a oddelenie bezpečnostnej techniky v súlade s touto normou. Po absolvovaní akceptácie je možné vykonať skúšku.
15. Pred uvedením do prevádzky musí obsluha skontrolovať zariadenie a bezpečnostné zariadenia bez zaťaženia. Výroba môže byť vykonaná až po normálnom výkone každej časti.
16. Keď sa počas prevádzky vyskytnú abnormálne podmienky v ochranných zariadeniach a iných hlavných komponentoch, ktoré ohrozujú osobnú bezpečnosť, mali by zastaviť a oznámiť to vedúcemu. Nikto nesmie vyrábať, kým sa chyba neodstráni.
17. Počas prevádzky je prísne zakázané chytať a chytať. Nie je dovolené dopĺňať alebo odoberať papier z oboch strán zariadenia.
18. Personál, ktorý opravuje, udržiava a kontroluje stroje na rezanie vrúbkov, by mal byť oboznámený so zariadením a touto normou a mal by spĺňať požiadavky tejto normy.
